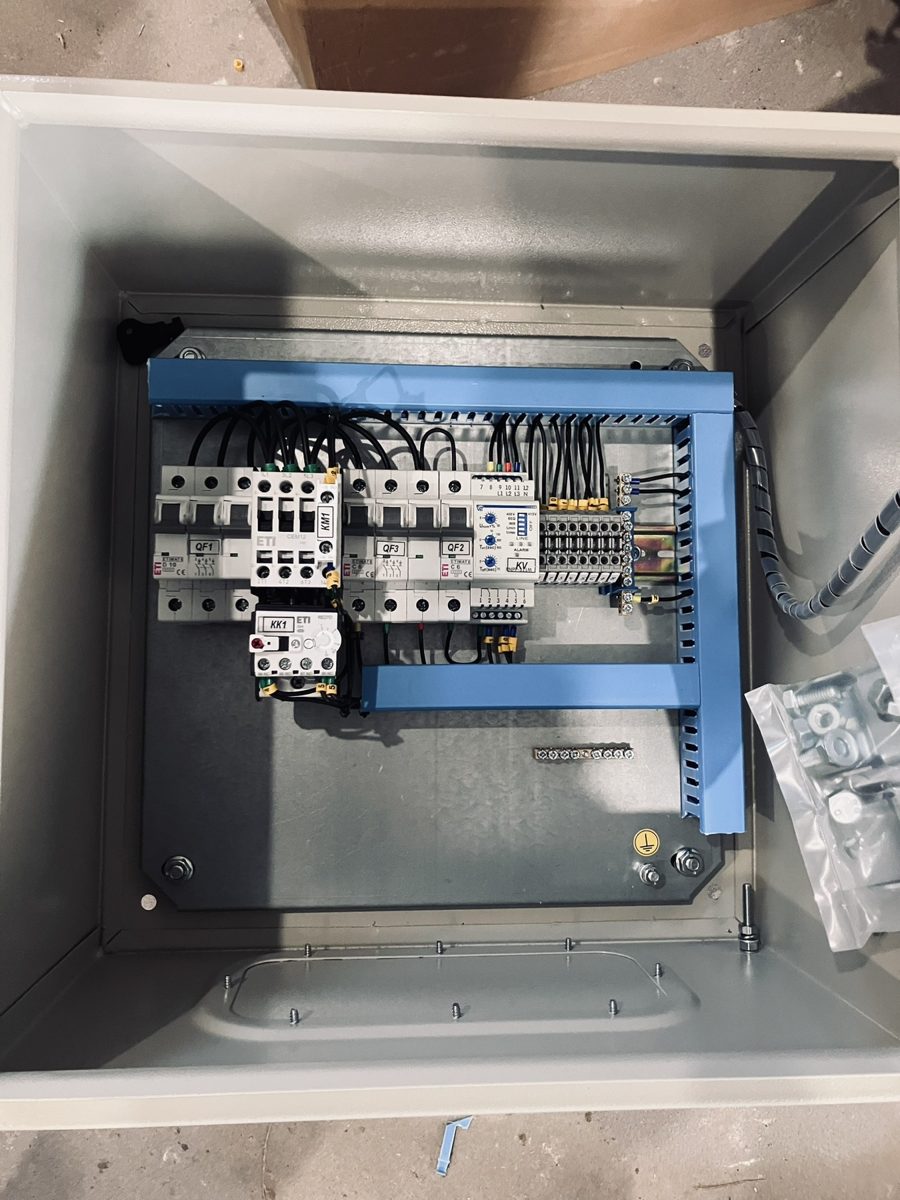

Шафа керування призначена для вентилятора димовидалення потужністю 4 кВт. Двигун запускається за схемою прямого пуску через контактор ETI з тепловим реле, а лінія захищена автоматичними вимикачами ETI від короткого замикання та перевантаження.
Додатково шафа контролює параметри мережі: передбачено захист від низької та високої напруги, перекосу та чередування фаз. Це не дозволяє запустити двигун при неякісному живленні.

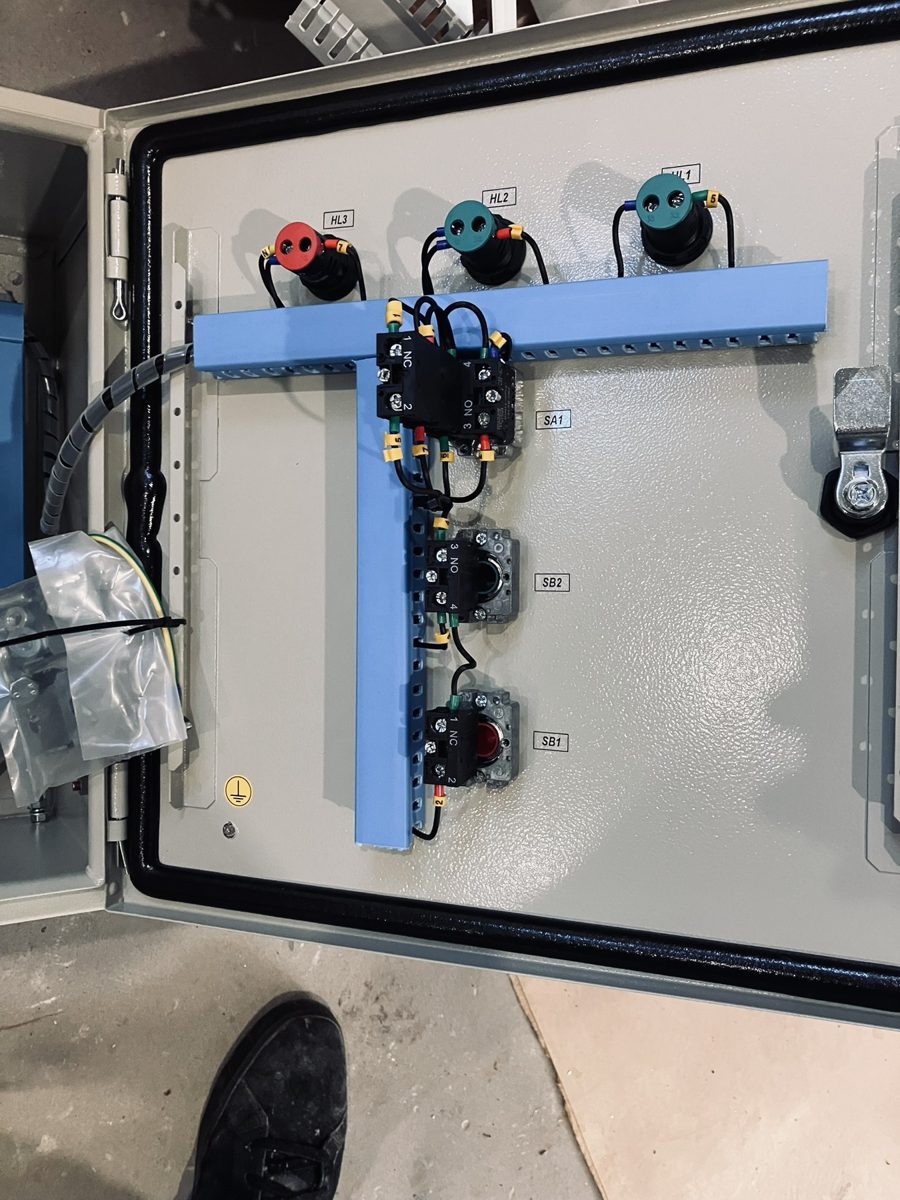

Режим роботи обирається перемикачем «Ручний – 0 – Автоматичний». У ручному режимі вентилятор запускається кнопкою «Пуск» і зупиняється кнопкою «Стоп», в автоматичному керується зовнішнім сигналом. На лицьовій панелі розміщено індикатори живлення, роботи вентилятора та вимкненого автоматичного режиму.
Усі елементи змонтовані в металевому корпусі з кабельними каналами, провідники марковані, схема розрахована на зручне обслуговування.
| Потужність двигуна | 4 кВт |
| Спосіб пуску | Прямий |
| Захист двигуна | Від короткого замикання та перевантаження |
| Додатковий захист мережі | Захист від низької та високої напруги, перекосу та чередування фаз |
| Режими керування | Ручний / 0 / Автоматичний (перемикач) |
| Індикація | Живлення, робота вентилятора, автоматичний режим вимкнено |
| Органи керування | Кнопки «Пуск» і «Стоп» |
| Апарати захисту та комутації | ETI |
| Гарантія | 12 місяців |
