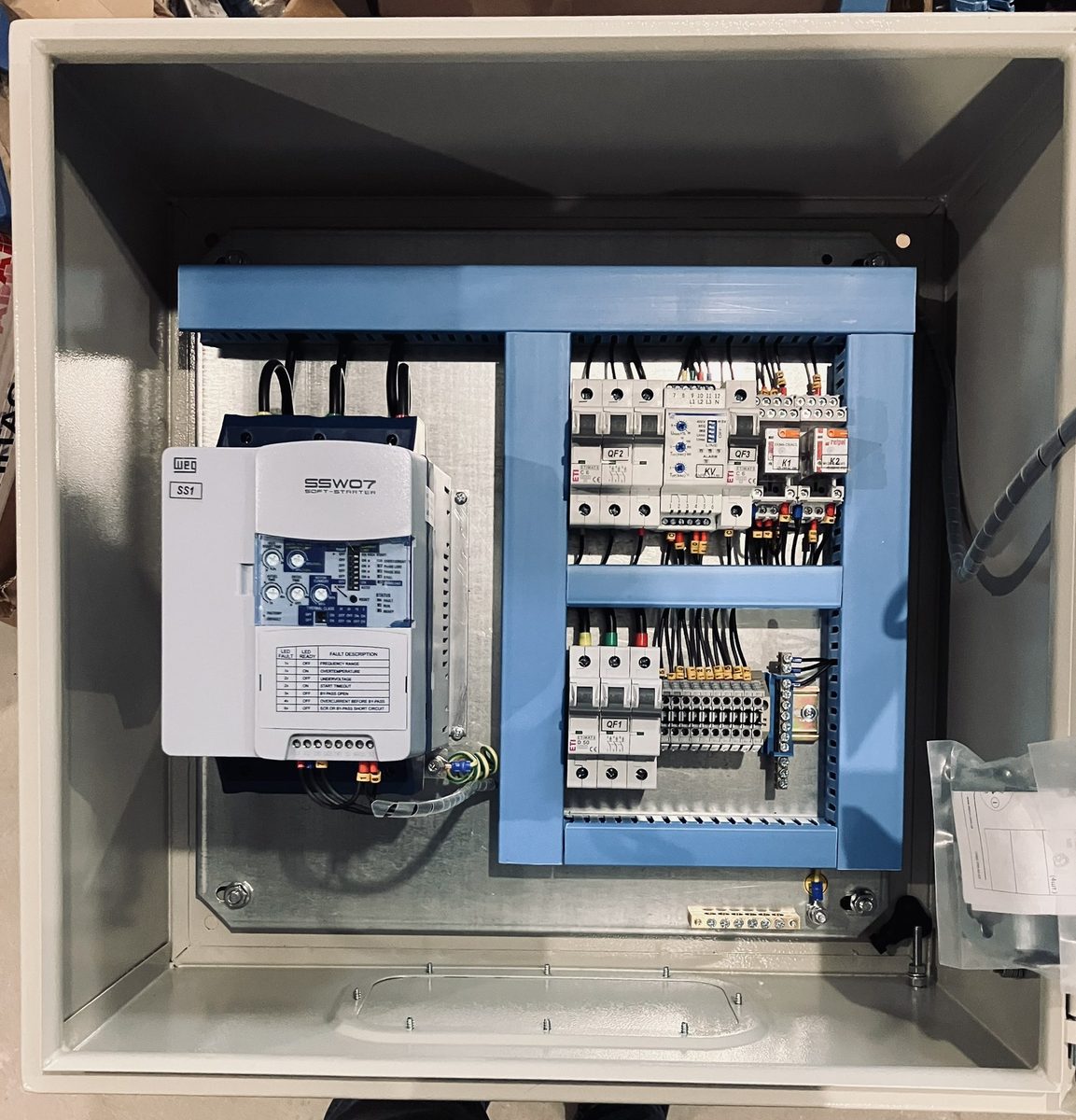

Шафа керування призначена для вентилятора димовидалення з електродвигуном потужністю 22 кВт. Щит забезпечує пуск і зупинку двигуна, захист від аварійних режимів та контроль параметрів живильної мережі.

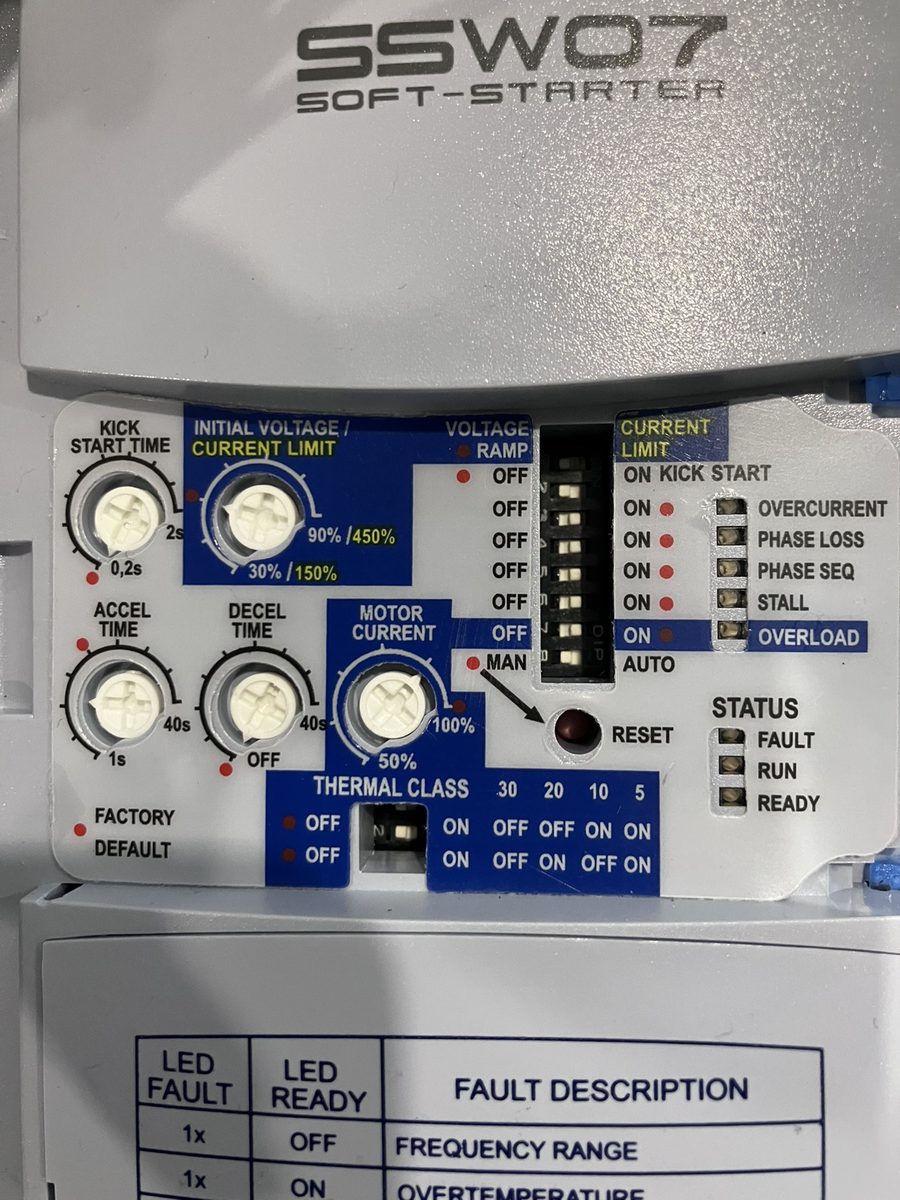

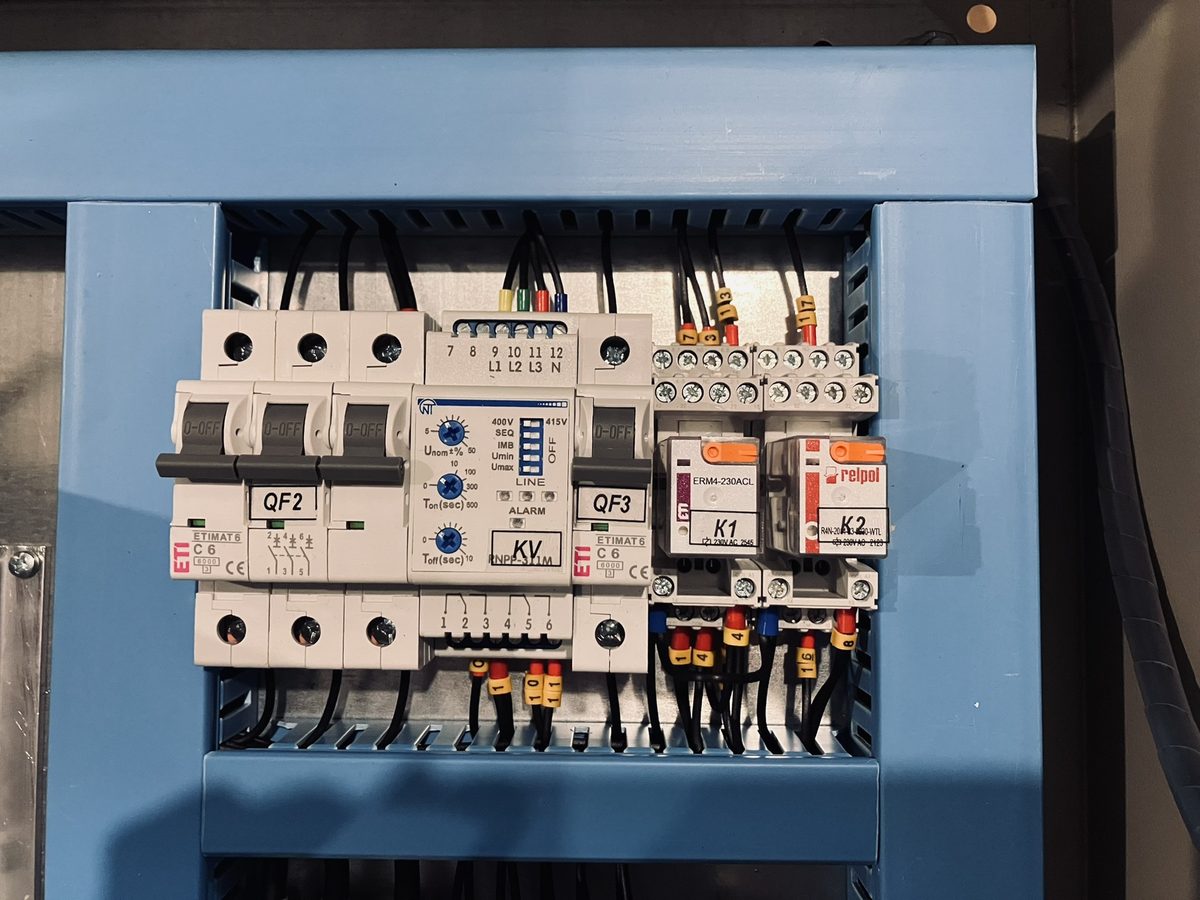

Для пуску використано пристрій плавного пуску WEG SSW07, який зменшує пускові струми та знижує механічне навантаження на вентилятор і привід. Двигун захищено від короткого замикання та перевантаження. Окремий контроль мережі відстежує низьку та високу напругу, перекіс, чередування фаз і пропадання фази.

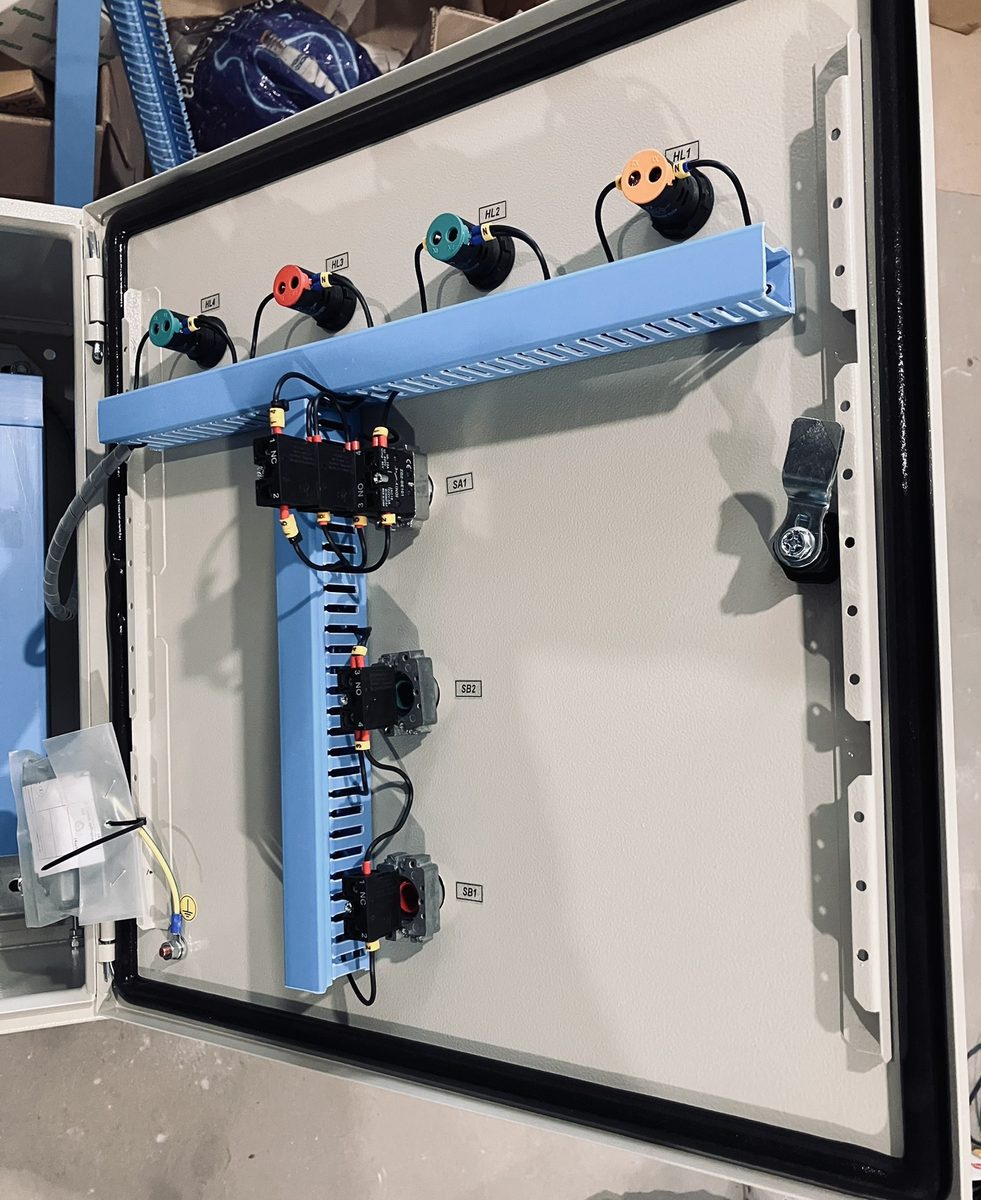

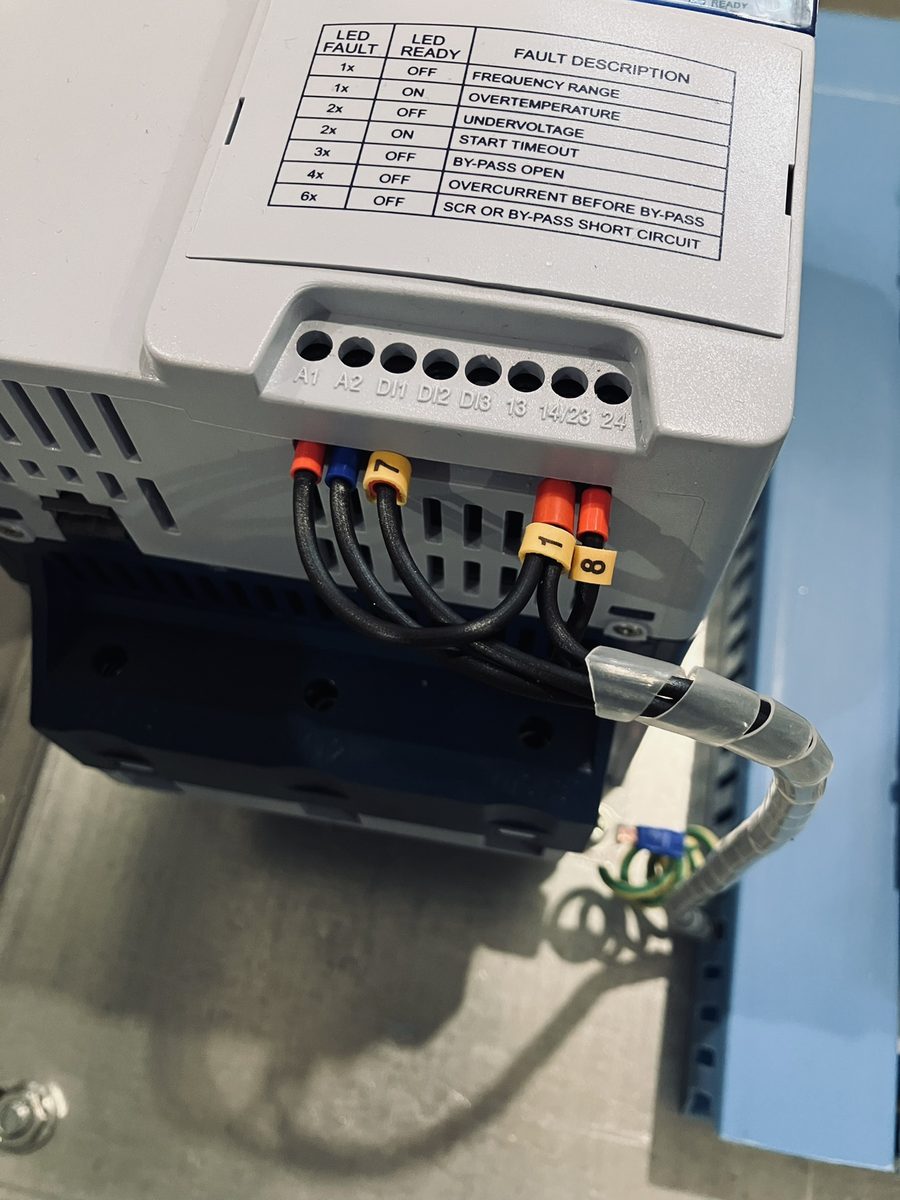

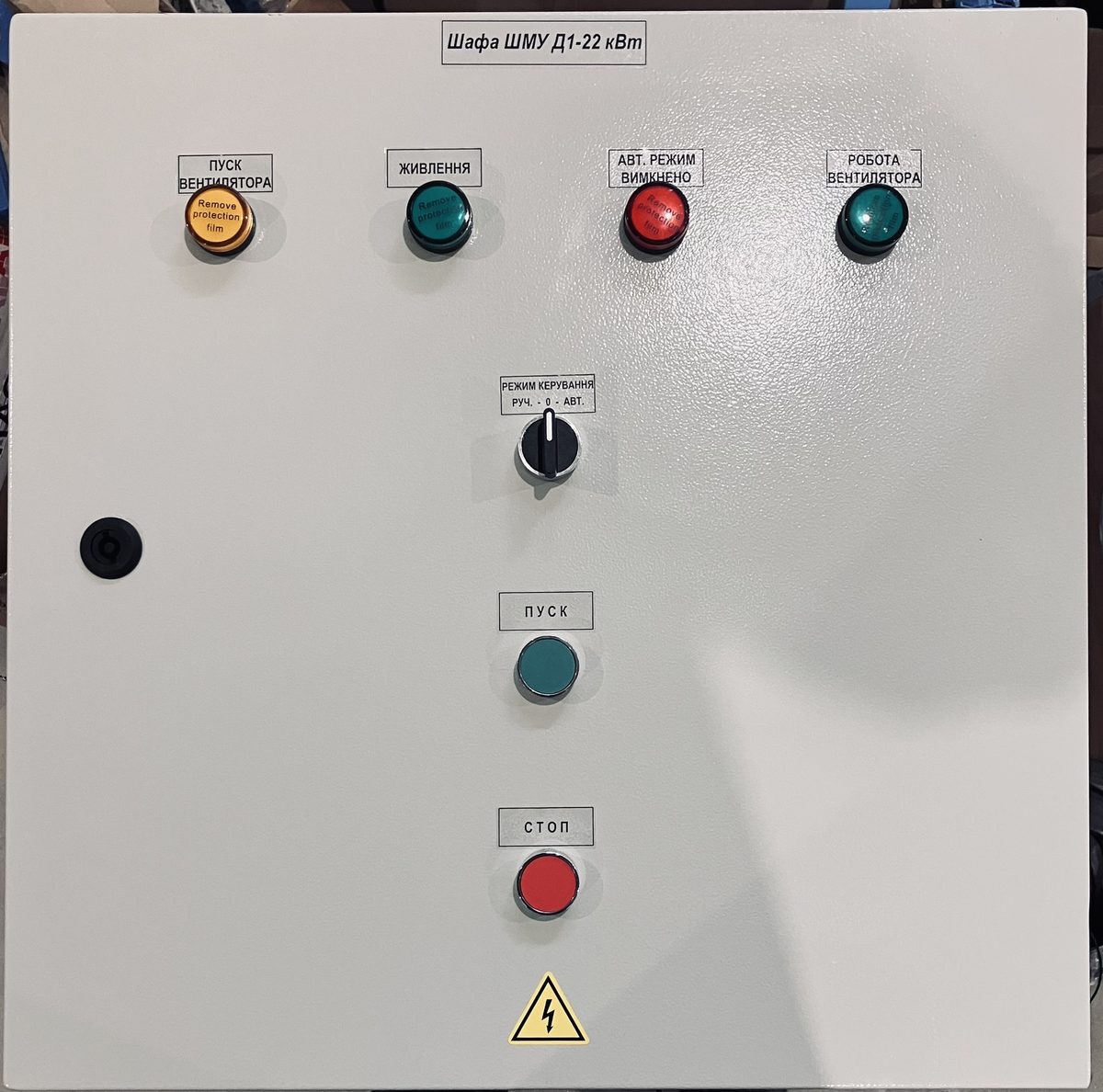

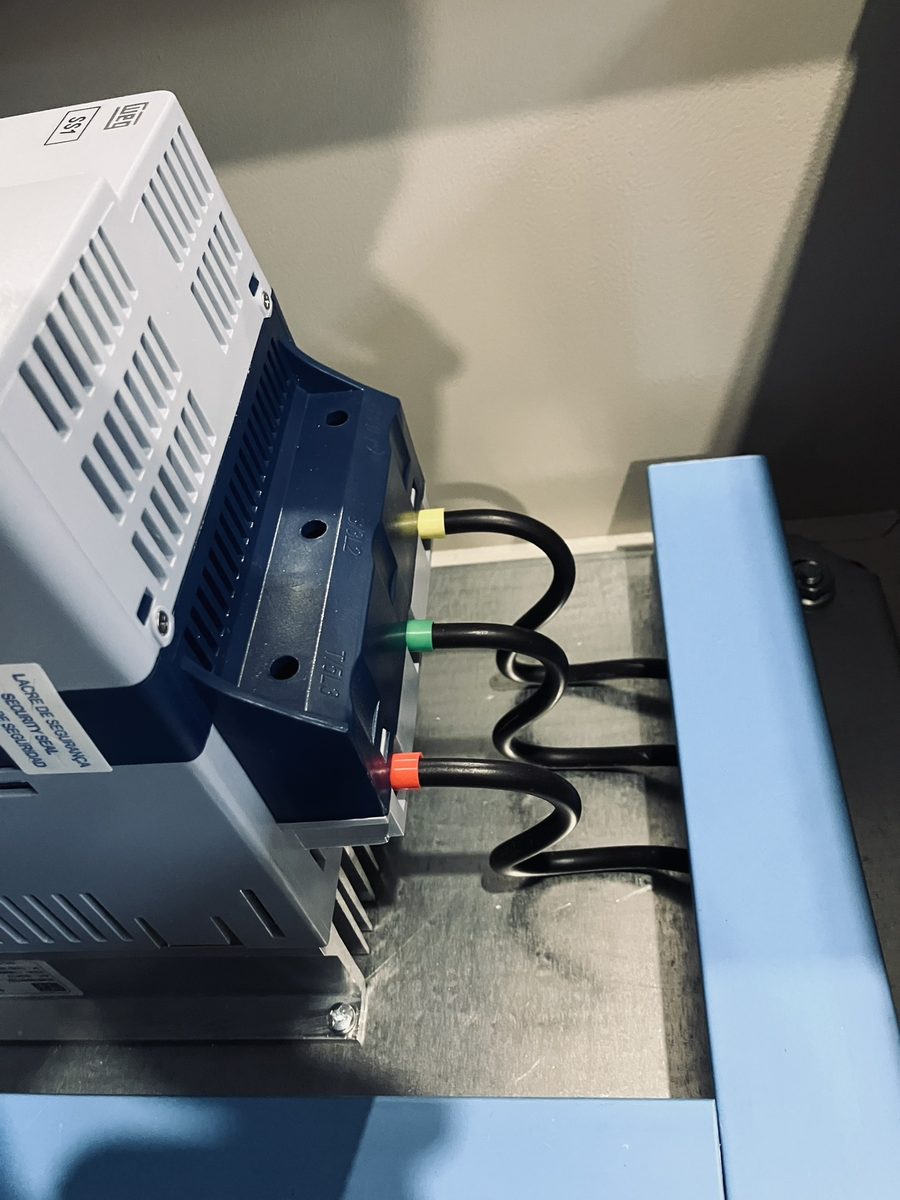

На дверях шафи розташовано перемикач режимів «Ручний / 0 / Автоматичний», кнопки «Пуск» і «Стоп», а також індикатори живлення, пуску та роботи вентилятора. Провідники промарковано, підключення виконано через клемний ряд для зручного монтажу й обслуговування.
| Потужність двигуна | 22 кВт |
| Спосіб пуску | Плавний пуск (WEG SSW07) для зменшення пускових струмів |

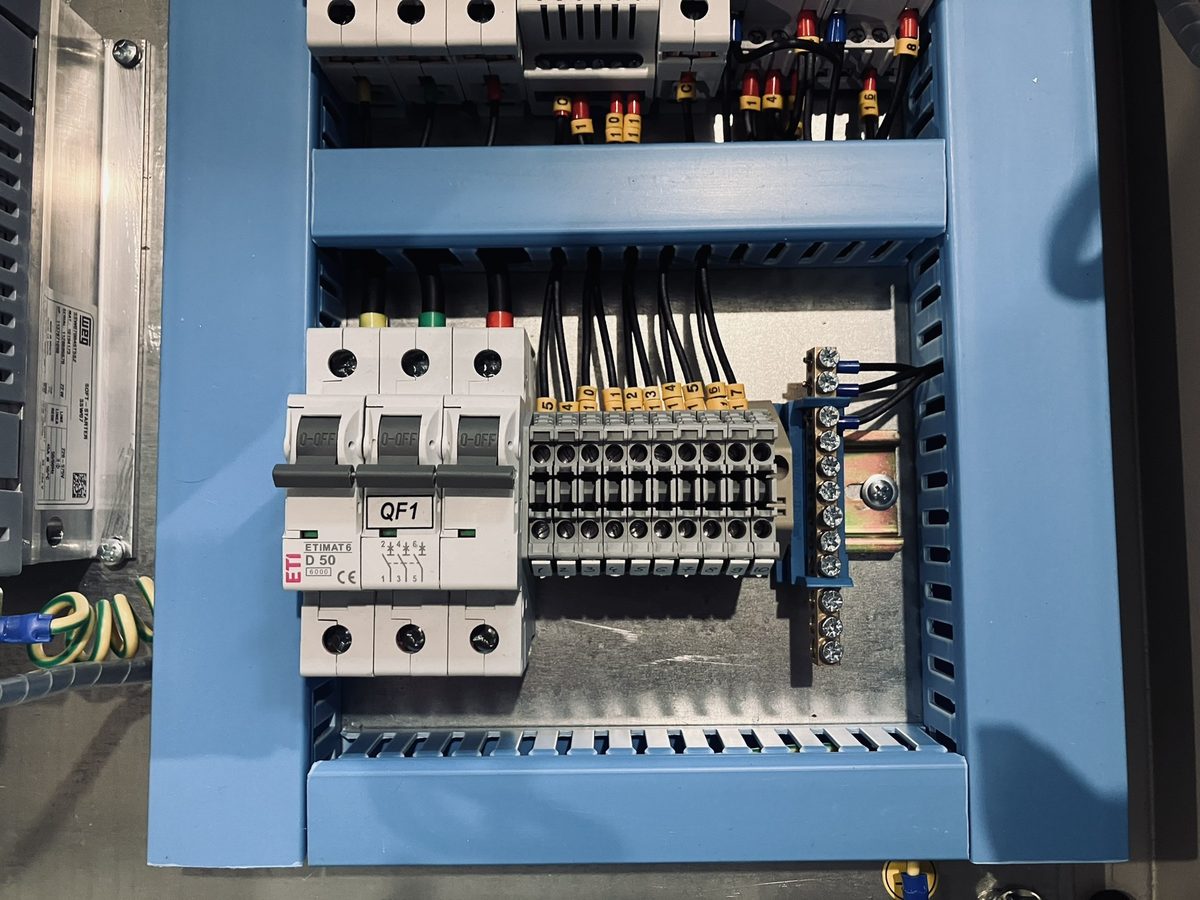

| Вступний автомат | ETI, 3-полюсний, характеристика D, 50А |
| Захист двигуна | Від короткого замикання та перевантаження |
| Захист від обриву фази | Передбачено |
| Додатковий захист мережі | Захист від низької та високої напруги, перекосу та чередування фаз |
| Режими керування | Ручний / 0 / Автоматичний (перемикач на дверях) |
| Органи керування | Кнопки «Пуск» і «Стоп» |
| Індикація | Живлення, пуск вентилятора, робота вентилятора, авт. режим вимкнено |
| Апарати захисту | ETI |
| Гарантія | 12 місяців |
